1、问题代码：F06 F08 过欠压保护问题
又是这个图，不少品牌空调抖音短视频出现多少次了师傅们?可得多多领会该部分电路使用差分放大电路，放大倍数是R239/R231+R232+R233+R234=7.5/1411倍。因为运放IC输入阻抗高，N202 U5-U6交流电压约等于LN电压差=-310v一+310V，U7=*7.5/1411
易得7脚电压-1.65V--+1.65V，但单片机和运放都是单电源供电IC不可以辨别负半周的波形，如何才能让负半周波形保留呢?可不可 以在输入信号测叠加直流电以抬升其波形呢?
大家了解: +5V 经R237和R238分压得+2.5V送至5脚，刚刚大家计算5脚波形应该是0-1.65V此时叠加2.5V直流电5脚波形是2.5-4.15V正弦半波，依据运放续短特质6脚应该波形一致 。

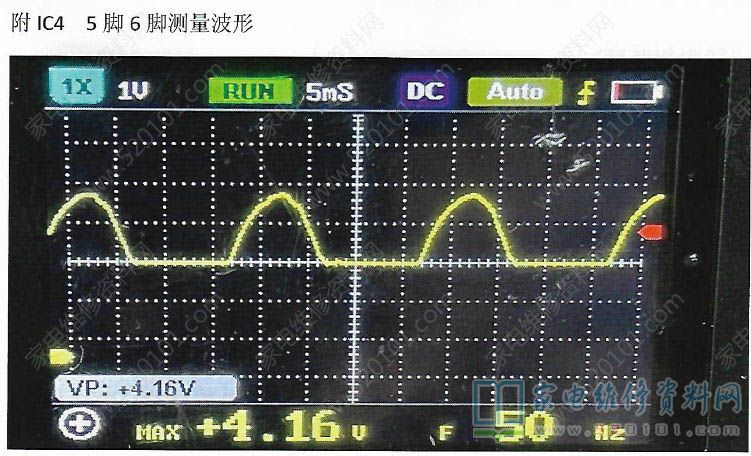

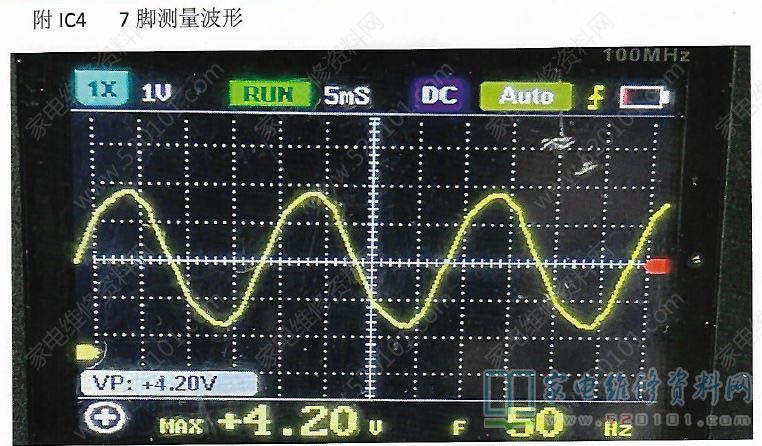

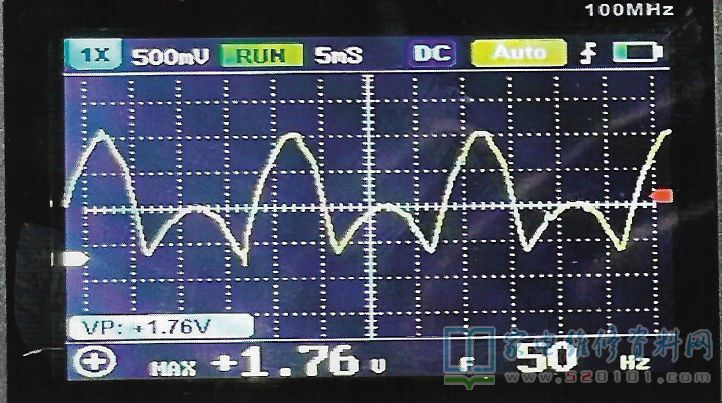

7脚波形是50HZ正弦波形0.8-4.15V
注意:①万用表测量的是有效值，不代表波形。②CPU通过测试7脚波形就了解交流市电电压是不是在合理范围内。

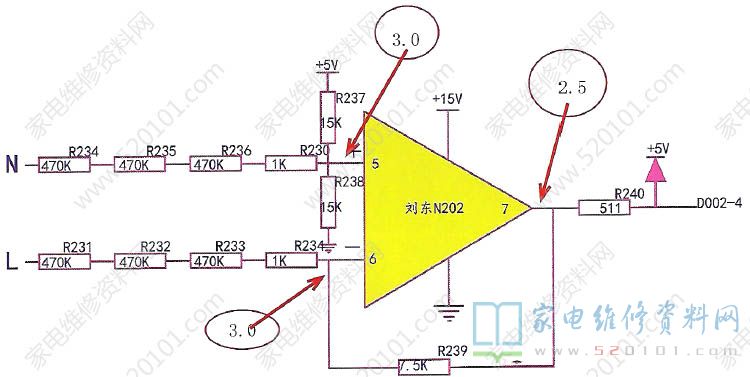

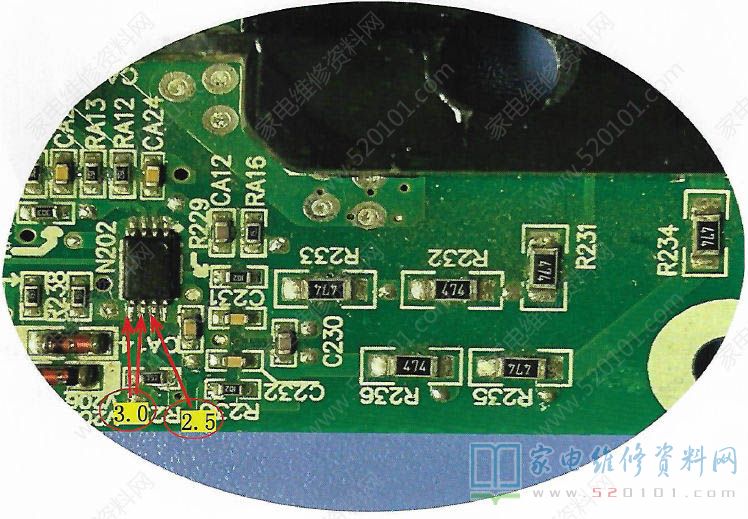

波形异常或波形纹波成分大，都会致使出现类似的问题，师傅们可以去测试右下角的频率，看是不是是标准的50HZ，假如波形异常那样频率就会改变。没示波器的师傅们，可以用万用表测量5脚6脚7脚的电压，应如下图所示:

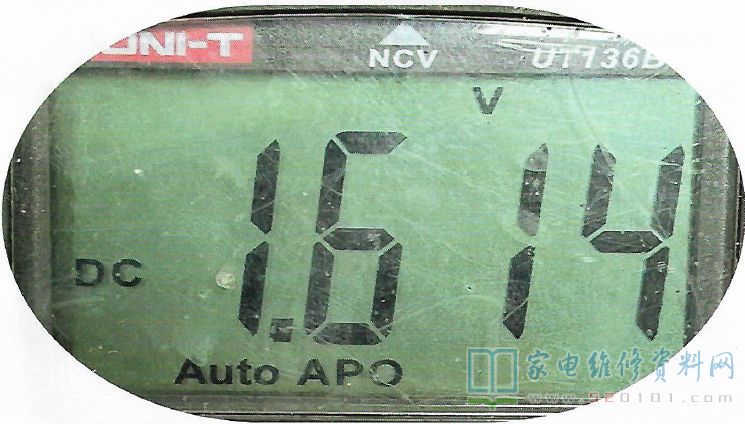

实测6脚电压为1.6V，且波形不正常。
导致7脚电压变低是什么原因6脚分压的直流电压2.5V发生畸变，经查， R2341K电阻变为16K，更换同规格电阻后测量5脚电压为3V，试机问题排除。轻松拿下。
2、问题代码：F19 F18 直流变频压缩机失步

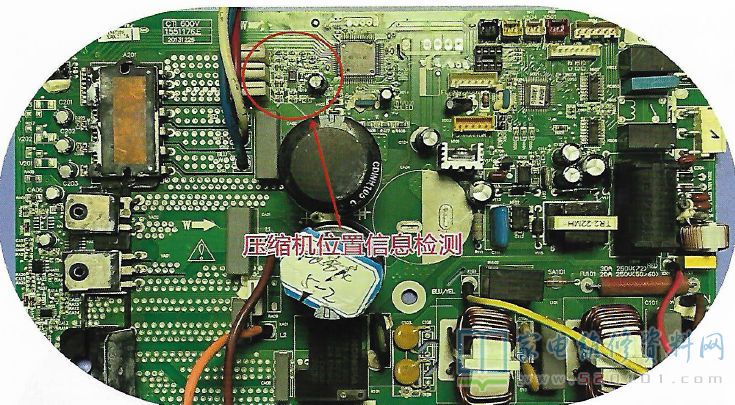

压缩机相电流测试只测试两相，通过采集IPM模块负极采样电阻上的电流信号，经误差放大电路放大将来送至CPU，CPU通过测试电压波形间接就了解相间电流状况从而判断转子是不是在合理范围内，以便CPU给适合的驱动时序。

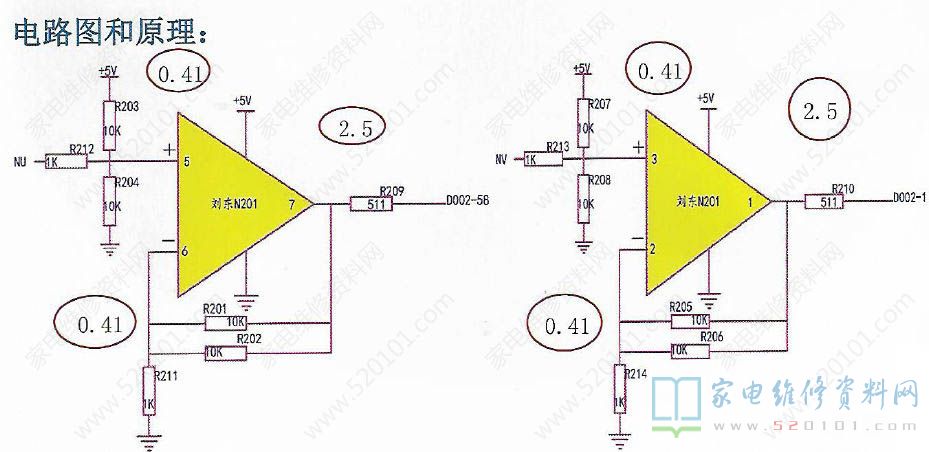

5脚电压计算办法:5V供电经R203 R214 R204混连叠加送至第5脚，实测5脚电压为0.41V x [5÷X R4// R17]。
放大倍数计算办法:= R16+1=6。
输出端计算:放大倍数x同相端电压6+0.41=2.46V下图是细节标注部分:

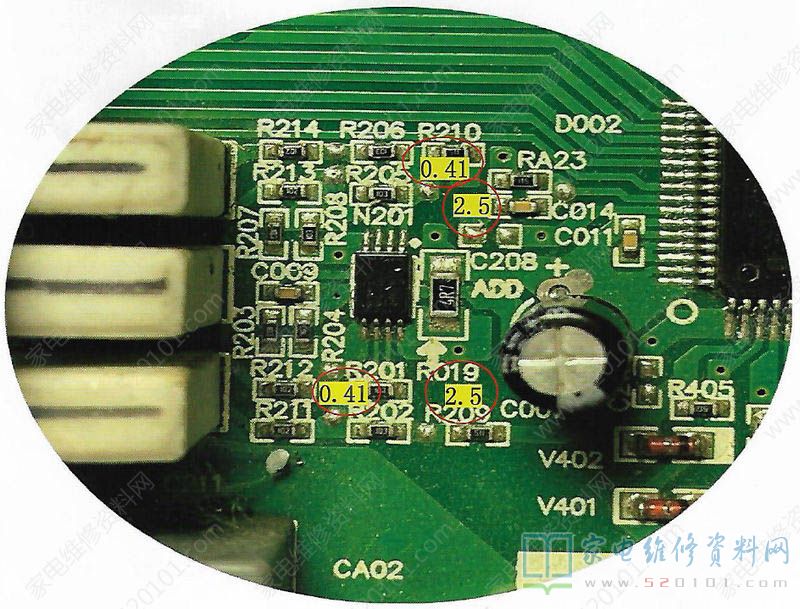

问题实例:有一台空调报出F19问题-经查相电流测试脚DO02-1脚测试点电压为0.41V，大家往前推-测量N201-1脚发现也是0.41V-不是R210电阻问题-测量N201芯片3脚电压为0.41V正常-锁定放大电路三个电阻R205、R206、R214出问题了，大家再看一遍公式: 放大倍数计算办法: ÷R16+1=6 6倍变成1:1放大了-缘由只可能是R16电阻开路了-才会导致= R16约=0-就变成1:1放大了!师傅们了解了吗?锁定R16 1K电阻直接干，轻松拿下。
3、F19 F18压缩机启动失败

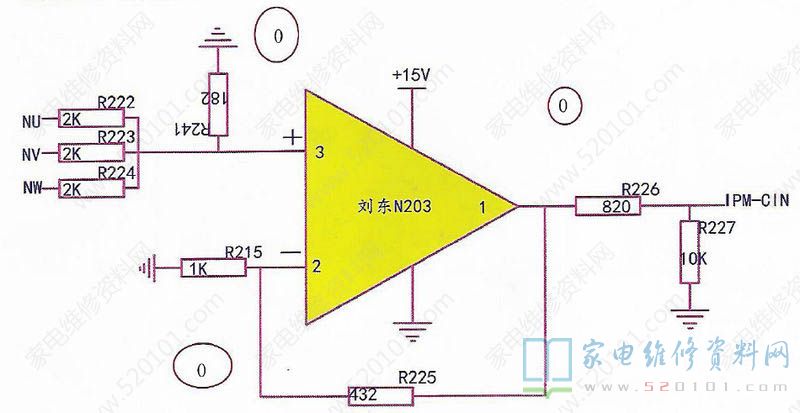

请看前期章节的讲解，只不过电阻标号和阻值稍有不同。

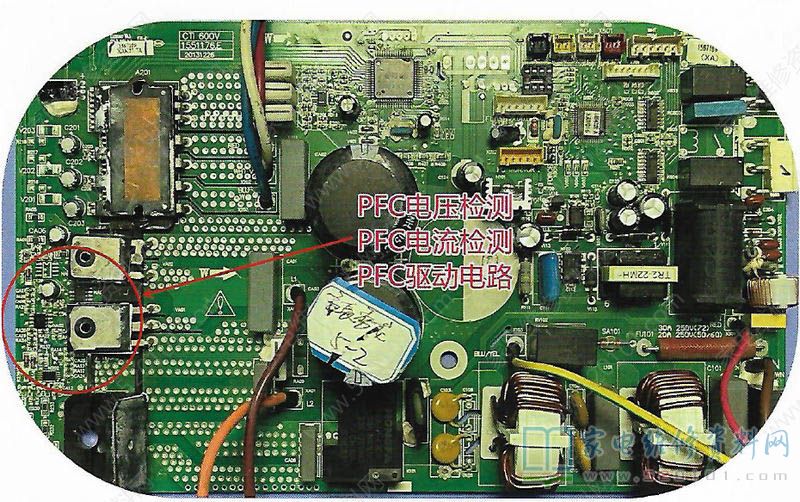

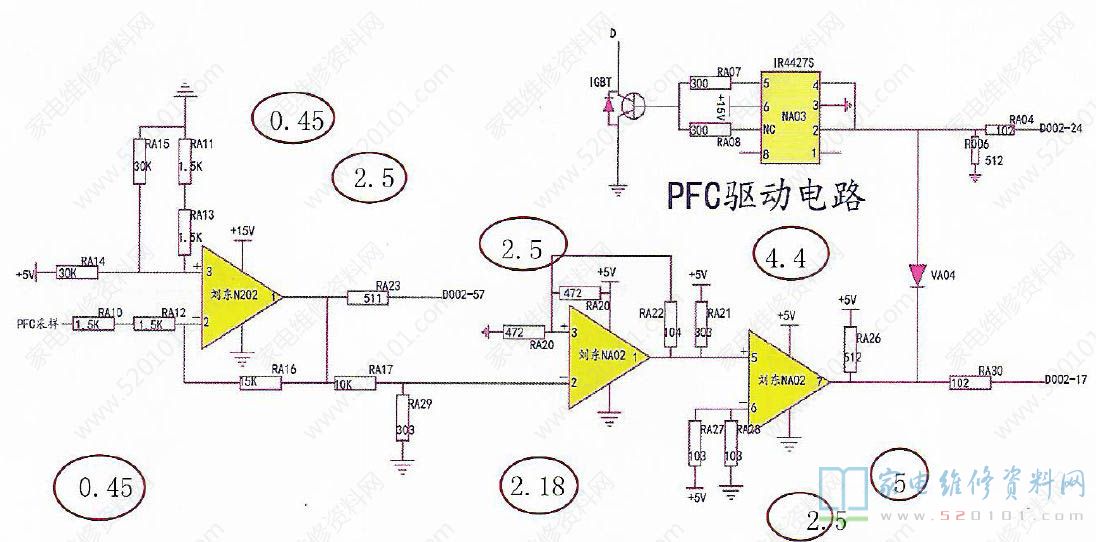

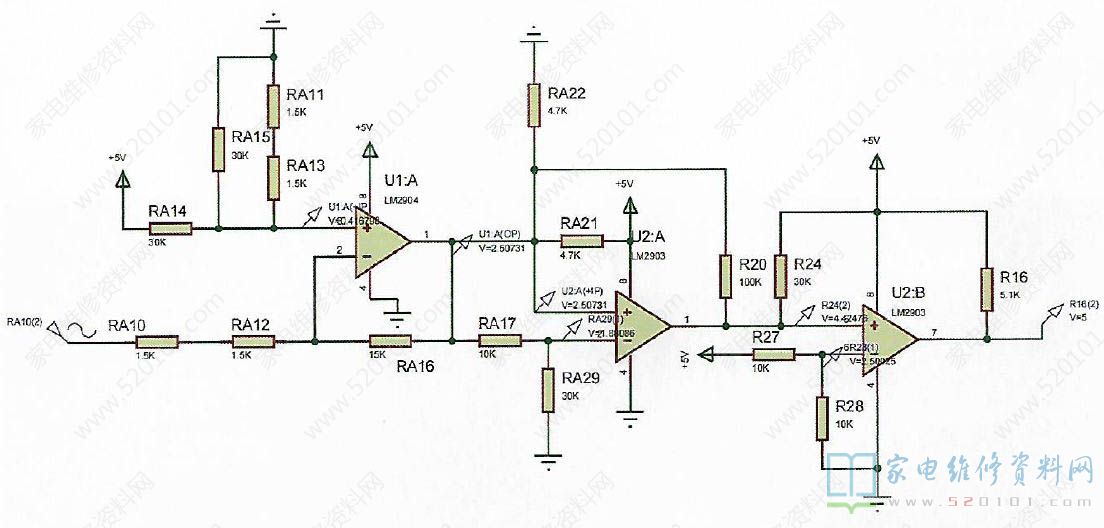

4、PFC驱动电路
